板式精馏塔的结构和原理

时间:2016-09-12 13:51 浏览次数:
【概要】:今天烟台正太压力容器厂家为您讲一下板式精馏塔的的结构。...

       今天烟台正太压力容器厂家为您讲一下板式精馏塔的的结构。

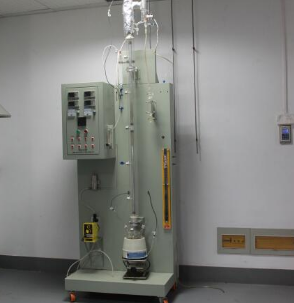

  首先我们从一个板式精馏塔的实验装置来认识一下它的结构,中间的是塔体,在塔体部分上中下各装有玻璃段,主要是用来观察塔板上的气液鼓泡接触情况的。在塔底装有加热釜,塔顶设置了冷凝器,冷却水主要是从管内通过,而酒精蒸汽是在管外冷凝,冷凝液可由塔顶全部回流,也可经由塔顶将冷凝液全部放出来。其实这是一个真正板式精馏塔的缩小版。
板式精馏塔的结构和原理

  在板式精馏塔中,混合液的蒸汽会逐上升,而回流液是逐板下降,从而是气液两相在塔板上层层接触,最终实现传质、传热过程而达到分离的目的。在实际操作的塔中,由于某些因素的限制,气液两相很难大大平衡状态,所以实际的分离效果也没有理论说的那么理想。

  所以为了达到良好的分离效果,精馏塔所需要的实际板数肯定要比理论板数多。若是我们已经知道气液平衡数据的话,在全回流时,就可以依据塔顶和塔底液相组成就可将理论塔板数算出来。在设计和知道板式精馏塔的时候,实际采用的塔板数还要在算出的值上加上一些,为了只是可以提高精馏塔的工作效率。烟台正太压力容器为您介绍到这里了,欢迎继续关注。
